TiO2 (Rutile)

Rutile is a high index material used for coupling prisms.



Physical and optical properties

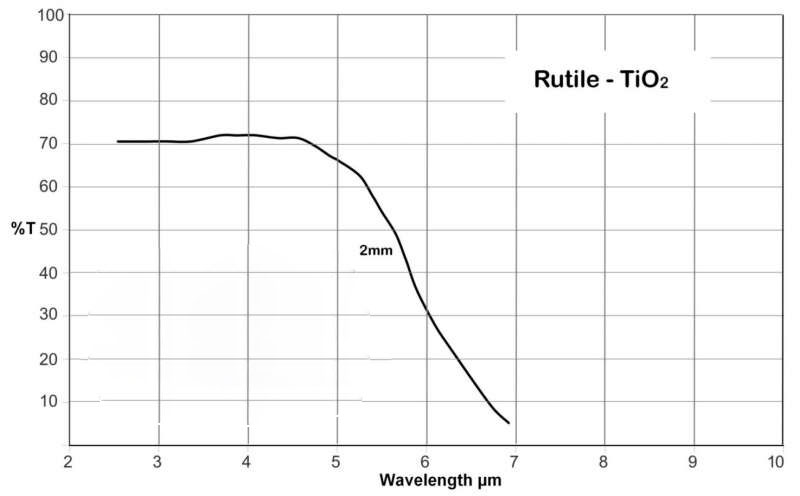

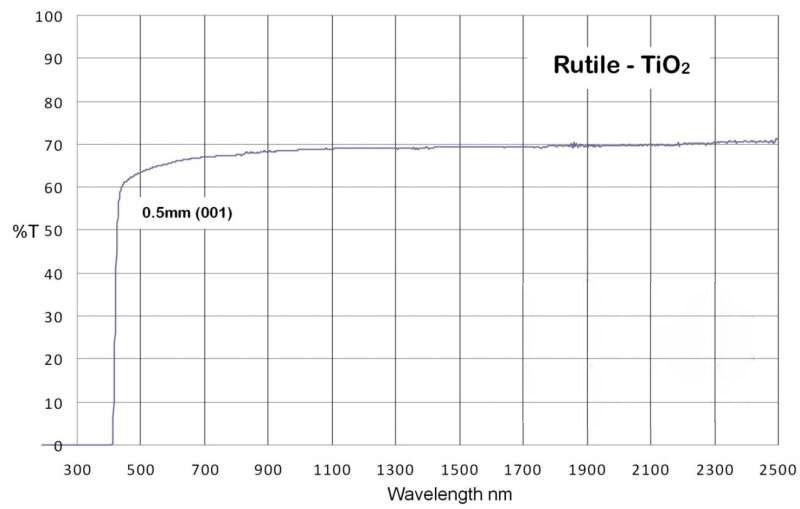

Transmission Range :	0.43 to 5.0 μm
Refractive Index :	No 2.555 at 0.69μ (1)(2)
Reflection Loss :	30% at 2μ (2 surfaces)
Absorption Coefficient :	n/a
Reststrahlen Peak :	n/a
dn/dT :	n/a
dn/dμ = 0 :	2.81μ
Density :	4.26 g/cc
Melting Point :	1840 °C
Thermal Conductivity :	12.5 (para) 8.7 (perp) W m-1 K-1
Thermal Expansion :	9.2 (para) 7.1 (perp) x 10-6 /°C
Hardness :	Knoop 879 with 500g indenter
Specific Heat Capacity :	711 J kg-1 K-1
Dielectric Constant :	160 at 1 MHz
Youngs Modulus (E) :	n/a
Shear Modulus (G) :	n/a
Bulk Modulus (K) :	n/a
Elastic Coefficients :	C11=269;C12=177;C13=146;C33=480;C44=124
Apparent Elastic Limit :	4.8 MPa (700 psi)
Poisson Ratio :	0.28
Solubility :	Insoluble in water
Molecular Weight :	79.9
Class/Structure :	Tetragonal, SnO2 rutile, P4/mmm



Refractive Index

No = Ordinary Ray         Ne = Extraordinary Ray

µm	No	Ne	µm	No	Ne	µm	No	Ne
0.436	2.853	3.216	0.492	2.725	3.051	0.496	2.718	3.042
0.546	2.652	2.958	0.577	2.623	2.921	0.579	2.621	2.919
0.589	2.616	2.903	0.691	2.555	2.836	0.708	2.548	2.826
1.01	2.484	2.747	1.530	2.454	2.710	2.42	2.40	2.59
3.38	2.41	2.58	3.79	2.39	2.57	4.28	2.34	2.51
4.89	2.32	2.49	5.73	2.24	2.43



Product Notes

Rutile is grown by the Czochralski method up to 25mm diameter and up to 80mm long.
